ECMA-Code - Ein Code sagt mehr als tausend Worte
Der Aufbau des ECMA-Codes
Der ECMA-Code fasst die verschiedensten Faltschachteln und Kartonbautypen in Gruppen zusammen. Es gibt die folgenden Gruppen:
- Gruppe A: Faltschachteln rechteckig mit Längsnahtklebung
- Gruppe B: Faltschachteln rechteckig ohne Längsnahtklebung, gefaltet
- Gruppe C: Faltschachteln nicht-rechteckig mit Längsnahtklebung
- Gruppe D: Faltschachteln nicht-rechteckig ohne Längsnahtklebung
- Gruppe E: Faltschachteln mit Produktbezug oder Integration
- Gruppe F: sonstige Faltschachteln
- Gruppe X: Verschlüsse/ Hilfsvorrichtungen für alle Gruppen.
| Gruppe | Variable 1 | Variable 2 | Variable 3 | Variable 4 | X-Funktion (Optional) |
| A | Boden-Verschluss | Deckel-Verschluss | Fläche Bodenanlenkung | Fläche Deckelanlenkung | |
| B | Grundform | Verschlusssystem | Anzahl der Staublaschen | Typ des Deckels | |
| C | Körper | Grundform | Boden-Verschluss | Deckel-Verschluss | |
| D | Geklebt Ungeklebt | Grundform | Verschlusssystem | Typ des Deckels | |
| E | Produkt | Verschlusssystem | Keine (00) | Keine (00) | |
| F | Liste | Liste | Keine (00) | Keine (00) | |
| X | Liste (X-Funktion) |
Entdecken Sie unsere bedruckten Faltschachteln für Firmenkunden
Holen Sie sich maßgeschneiderte Faltschachtellösungen.
Ich helfe Ihnen gerne persönlich weiter.

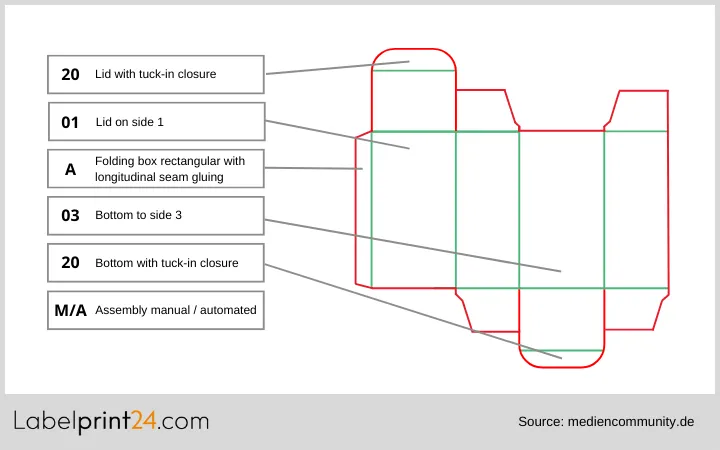

Beispiel: Faltschachtel mit Einstecklasche ECMA A20.20.03.01
Um den Aufbau des ECMA-Codes zu verstehen, wird als Beispiel die Faltschachtel mit Einstecklasche in ihrer Standardversion zu betrachten. Die Faltschachtel erfüllt die ECMA A20.20.03.01 Norm und kann von Ihnen unkompliziert im Labelprint24 Shop mit Ihren Wunschmaßen konfiguriert und bestellt werden. Doch was genau sagt A20.20.03.01 eigentlich aus?
Der ECMA-Code folgt einer bestimmten Logik, die sinnvoll und verständlich ist. Insgesamt besteht der Code aus fünf Positionen, die im Folgenden erklärt werden.

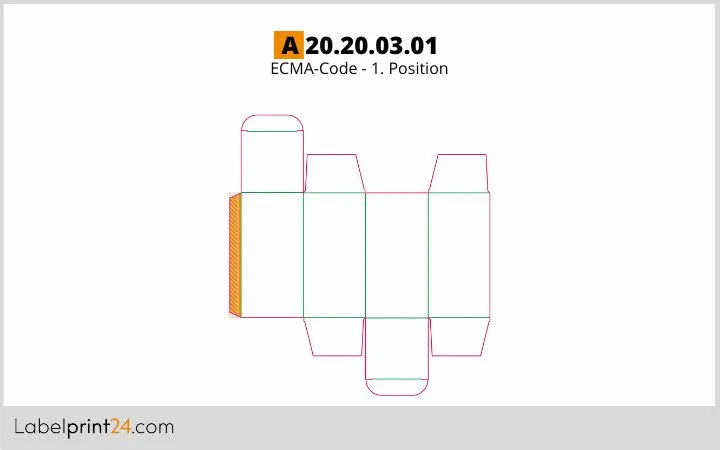

Die erste Position definiert die Gruppe der Faltschachtel und besteht daher aus einem Buchstaben. Es kann sich um die Gruppen A, B, C, D, E oder F handeln, da die Gruppe X lediglich Verpackungszusätze und keine vollständigen Faltschachtelkonstruktionen beinhaltet. Bei unserer beispielhaften Faltschachtelbestellung handelt es sich um eine Kartons nach Maß der Gruppe A: Faltschachtel rechteckig mit einer Längsnahtklebung. Dies ist durch die rechteckige Grundfläche und die kleine Klebefläche in der Grafik gut erkennbar.
An der zweiten Position wird das Verschlusssystem des Verpackungsbodens bestimmt. Dafür sind im Katalog 19 verschiedene Bodenverschlüsse mit den dazugehörigen Zahlen aufgelistet. Diese und auch die folgenden Positionen bestehen immer aus einem Ziffernpaar. Da unsere Faltschachtel einen Einsteckverschluss haben soll, hat der ECMA-Code die Nummer 20 als zweite Variable.
Die dritte Position ist das Äquivalent zur Vorangegangen, mit dem Unterschied, dass nun das Verschlusssystem des Deckels definiert wird. Dazu stehen 21 Deckelverschlüsse zur Auswahl, die bis auf wenige Ausnahmen mit allen Bodenverschlusssystemen kombinierbar sind. Für unser Falschachtelbeispiel steht an der dritten Position ebenfalls die Zahl 20, da für Deckel und Boden jeweils der Einsteckverschluss gewählt wird.
Durch die vierte Position wird sichtbar, an welcher Seite der Konstruktionsskizze sich der Verpackungsboden befindet. Dazu werden die Flächen der Verpackung nummeriert. In unserem Beispiel wird dies ersichtlich, denn die Kante der Bodenfläche befindet sich an der dritten Rechteckfläche der Konstruktionsskizze, weshalb im Code eine 03 steht. Für den Fall, dass es sich um eine ohne Boden oder Deckel handeln soll, können diese und die dritte Position mit 00 versehen werden. Der Fall tritt zum Beispiel bei Banderolen ein.
An der fünften Position gilt das identische Prinzip für den Verpackungsdeckel. Im Beispiel befindet sich der Deckel unserer Faltschachtel an der ersten Rechteckfläche in der Konstruktionsskizze, was durch die Ziffern 01 im ECMA-Code ersichtlich wird.
Abschließend gibt es die Position X, die am Ende des Codes optional hinzugefügt wird. In dieser Gruppe befinden sich Verschlüsse und Hilfsvorrichtungen für alle Gruppen. Dabei handelt es sich um eine ergänzende Variable, die mit den Gruppen A, B, C, D und F kombiniert werden kann. Im Katalog der ECMA werden 45 verschiedene Verschlüsse und Hilfsvorrichtungen definiert.
An den Code kann bei Bedarf ein Anhang hinzugefügt werden, der die Information gibt, ob die Faltschachtel manuell oder automatisch konfektioniert bzw. aufgerichtet wird. Dazu stehen folgende Darstellungsmöglichkeiten zur Verfügung:
M: manuelles Konfektionieren / Aufrichten
A: automatisches Konfektionieren / Aufrichten
M/A: manuelles oder automatisches Konfektionieren / Aufrichten
M+A: erfordert manuelles und automatisches Konfektionieren / Aufrichten.
Beliebte Verpackungen nach ECMA-Norm
Wie man sich vorstellen kann, ist die Anzahl der möglichen Zahlen- und Buchstabenkombinationen, aus denen sich der ECMA-Code zusammensetzt, sehr groß. Jede Kombination dient zur Bezeichnung einer bestimmten Art von Box. Die folgenden Verpackungen nach ECMA-Norm kennen Sie bereits:
Ein Produkt für die Gruppe A ist zum Beispiel der Kartonschuber als Banderole. Dieser wird vielfältig eingesetzt und hat den ECMA-Code A01.01.00.00. Im Einzelhandel wird der Kartonschuber beispielsweise um Plastikverpackungen von Fertigsalaten gestülpt.
Die Krempelschachtel aus Gruppe B, mit dem ECMA-Code B20.01.82.53, findet in der Kosmetikindustrie häufig Anwendung. Das Produkt wird oft als Umverpackung für eine hochwertige Produktpräsentation verwendet.
Ein bekannter Vertreter der Gruppe C ist die eckige Zuckertüte mit dem allgemeinen ECMA-Code C30.20.55.01. Je nach Maßen kann so kleineren und größeren Schulkindern eine Freude gemacht werden.
Eine geläufige Beispielverpackung für die Gruppe D ist die sechseckige Faltschachtel des Süßigkeitenmixes “Celebrations”, mit dem ECMA-Code D20.50.20.00.
Zu der Gruppe E gehören beispielsweise Trageverpackungen vieler Getränkedosenanbieter, die mit dem Code E12.30.00.00 gekennzeichnet werden. Ein Sixpack kann durch die Faltverpackung mit Tragevorrichtung problemlos transportiert werden und erleichtert das Kauferlebnis buchstäblich. Allgemein kann gesagt werden, dass Verpackungen der Gruppe E einen engen Produktbezug aufweisen.
Kissenschachteln werden von Kindern oft als Geschenkverpackung gebastelt. Sie gehören der Gruppe F an und haben den allgemeinen ECMA-Code F70.01.00.00. Für eine kleine Werbegeschenke oder Give-aways ist die sogenannte “Pillowbox” genau die richtige Verpackung.
Für die optimale Präsentation der Produkte haben Faltschachteln häufig eine Hängevorrichtung. Diese ist eine der Erweiterungen, die durch Gruppe X repräsentiert werden. Im Labelprint24 Shop finden Sie die Aufhängeschachtel mit Steckboden, welche eine von vielen Kombinationsmöglichkeiten darstellt.
Die Relevanz der ECMA
Mit der Globalisierung wuchs in der Etiketten -, Faltschachtel- und Kartonindustrie das Bedürfnis nach Standardisierung der Produkte, um international besser kommunizieren zu können. In diesem Zuge wurde die ECMA 1960 gegründet und setzte bereits sieben Jahre später wichtige Richtlinien der Branche fest. Mittlerweile sind die Standards über die europäischen Grenzen hinaus bekannt. Die ECMA hat eine einende Wirkung und ist in ihrer ganzen Vorgehensweise darauf ausgerichtet, die Akteure der Branche an einen Tisch zu bringen.
Der ECMA-Code: Das Herzstück der Organisation
Nach der Gründung des Verbands wurde im Jahr 1967 der Katalog mit dem Konzept des ECMA-Codes publiziert. Der Katalog fasst verschiedene Faltschachtelmodelle übersichtlich zusammen. Jedem Modell ist eine Kombination aus Zahlen und Buchstaben zugeordnet, bei der es sich um den ECMA-Code handelt. Auftraggeber leiten diesen Code, mit den gewünschten Maßen, an den Hersteller weiter. Der Auftrag ist somit problemlos bearbeitbar, da die Kommunikation erleichtert wird und Sprachbarrieren überwunden werden können. Die Verwendung des Codes spart demnach nicht nur Zeit, sondern auch Kosten, denn Kommunikationsirrtümer erhöhen schnell die Produktionskosten. In der Gesamtheit bildet der Katalog ein unverbindliches Standardreferenzwerk für die gesamte Branche, welches in regelmäßigen Abständen aktualisiert wird.
Diese Gruppierungen sind allgemeiner Natur. Durch den Code werden weder Maße vorgegeben noch Details von Verpackungskonstruktionen festgelegt. Faltschachteln mit besonderen Verschlüssen oder Tragevorrichtungen finden Sie daher nicht im Katalog vor. Der Code ist allerdings flexibel und hat modulierbare Bausteine, die es ermöglichen Wünsche dieser Art durch den Code zu kommunizieren. Der genaue Aufbau des Codes wird im Folgenden erklärt.
Die Vorteile des ECMA-Codes im Überblick
- aktueller Konsens für die Faltschachtelherstellung wird festgehalten und definiert
- leichte Kommunikation und niedrige Sprachbarrieren
- Katalog in fünf Sprachen (Englisch, Deutsch, Französisch, Spanisch, Italienisch) verfügbar
- hohe Flexibilität bezüglich Produkterweiterungen und individuellen Größenwünschen
- kombinierbar mit CAD-Anwendungen (eine Software, die in der Fertigung eingesetzt wird)
- unabhängig von öffentlichen Stellen
- unverbindliches System.
Fazit
Die European Carton Makers Association (ECMA) prägt die Faltschachtelindustrie als private Normierungsorganisation maßgeblich. Unter dem Namen ECMA kommt die gesamte Branche zusammen an einen Tisch. Der ECMA-Code ist als Standard mittlerweile international bekannt und wird als eine Art Gütesiegel gesehen. Er verkürzt Kommunikationswege und vereint Einfachheit, Klarheit und Flexibilität, was ihn auch zukünftig relevant sein lässt.
