Navigazione nella tecnologia di rete, attraverso etichette pratiche

Già nell’uso privato e su piccola scala, all’interno delle proprie quattro mura, la realizzazione di reti è complessa. Nelle aziende e nei reparti IT in generale, questa complessità aumenta a tal punto che, senza un’adeguata etichettatura di cavi e dispositivi, si rischia di perdere completamente la visione d’insieme. Quali etichette siano importanti e quali standard rivestano un ruolo fondamentale lo vedremo ora!

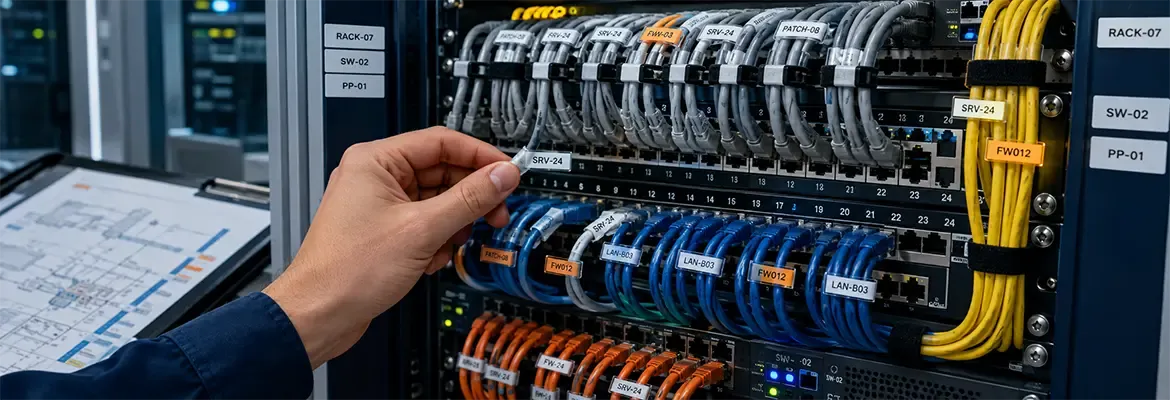

Kabeltechnik in Unternehmen und IT-Abteilungen © Generiert mit ChatGPT für Labelprint24

Tecnologia di rete: quali informazioni sono importanti?

In alcune aziende il cablaggio per la tecnologia di rete può essere complesso. Centinaia, migliaia o persino più cavi collegano il punto A al punto B, a seconda delle dimensioni dell’impresa. Se cavi e componenti non fossero etichettati o codificati in altro modo, la gestione quotidiana di questi elementi risulterebbe notevolmente più difficile.

Cavi tutti dello stesso colore e privi di qualsiasi altra caratteristica distintiva sarebbero impossibili da distinguere tra loro. Come si potrebbe sapere quale cavo stabilisce una connessione di rete e quale invece fornisce alimentazione elettrica a un server?

Per ovviare a questo problema esistono numerosi standard DIN e normative internazionali. Indipendentemente dal luogo in cui opera un tecnico di rete, egli può sempre fare affidamento sul fatto che determinati cavi abbiano colori identici e riportino la stessa etichettatura.

Cablaggi e norme nel dettaglio

Nella moderna tecnologia di rete viene utilizzato un sistema suddiviso in due parti. Grazie a questo sistema è possibile riconoscere a colpo d’occhio quale funzione svolge un cavo o una connessione:

Etichettatura: ogni cavo riporta piccole etichette sulle quali è solitamente stampato un codice composto da lettere e numeri. Facendo riferimento alle specifiche della norma corrispondente, è possibile capire immediatamente quale sia la funzione di quel cavo.

Codifica a colori: i cavi sono contraddistinti da colori diversi per rendere evidenti ulteriori informazioni. I cavi gialli potrebbero, ad esempio, essere cavi di rete, mentre quelli blu potrebbero essere destinati al collegamento dei patch panel. Un’alternativa sono i cavi grigi, le cui etichette possono a loro volta essere codificate a colori.

Combinando queste due informazioni, si riesce a capire a colpo d’occhio con quale cavo e con quale dispositivo si ha a che fare. Per questo motivo è così importante attenersi agli standard previsti.

Le aziende che trascurano questo aspetto, cosa che in Germania, tra l’altro, non è consentita, si trovano prima o poi ad affrontare il problema che i tecnici esterni non hanno alcuna possibilità di orientarsi tra i loro cablaggi.

Quali informazioni devono essere obbligatoriamente presenti?

Questo dipende fortemente dall’infrastruttura presente sul posto. Per documentare correttamente i cablaggi, a seconda del settore e dell’ambito di utilizzo, devono essere contrassegnati ad esempio collegamenti, armadi server, patch panel o il tipo di cavo. Anche altre aree devono essere identificate, come la stanza a cui il cavo appartiene, nel caso in cui l’azienda disponga di più di un data center.

A seconda delle dimensioni dell’azienda, questa documentazione può richiedere molto tempo e comportare costi elevati. Nelle piccole imprese, naturalmente, alcune di queste indicazioni possono essere omesse. Se nelle piccole e medie aziende è presente un solo server, un cavo non deve ovviamente indicare in quale stanza viene utilizzato.

In fin dei conti esistono una sola stanza e un solo dispositivo.

Laptop in einer IT-Abteilung © Generiert mit ChatGPT für Labelprint24

Identificazione dei cavi e gli standard appropriati

Nel settore IT si sono affermate alcune norme secondo le quali, in tutto il mondo, i cavi vengono identificati tramite codici scritti e colori. Per quanto riguarda la codifica cromatica, è rilevante ad esempio la norma TIA 606-C della Telecommunications Industry Association (TIA). La TIA è un’associazione che riunisce enti statunitensi e aziende dei settori dell’informatica e delle telecomunicazioni.

Verschiedene Kabeltypen in unterschiedlichen Farben © Generiert mit ChatGPT für Labelprint24

Grazie alla colorazione dei diversi cavi è possibile riconoscere, ad esempio, quale funzione svolgono determinati cavi o per quale tipo di collegamento devono essere utilizzati. Ciò potrebbe significare, ad esempio, che all’interno di un’azienda vengano usati colori differenti per i server di storage (destinati all’archiviazione dei dati), per le connessioni di rete tra i dispositivi aziendali e per i collegamenti telefonici.

Anche interi gruppi di server con uno specifico ambito di utilizzo possono essere contrassegnati tramite questo tipo di codifica a colori. In questo modo sarebbe possibile riconoscere a colpo d’occhio quali cavi sono rilevanti per determinati server e quali no.

Anche l’alimentazione elettrica può essere identificata tramite più cavi. I data center che devono far fronte a possibili interruzioni di corrente vengono spesso alimentati da più fonti. Contrassegnare in modo diverso le varie linee di alimentazione risulta quindi vantaggioso.

Antonello Cirillo

Consulente di prodotto per etichette personalizzate

Che si tratti di una semplice etichetta in rotolo o di un'etichetta speciale multistrato – sono il vostro referente per materiali, adesività e finiture delle etichette nei settori farmaceutico, cosmetico, alimentare, chimico e molti altri.

"Carta o pellicola? Abbiamo l'etichetta giusta!"

La aiuto con tutte le domande sulle nostre etichette.

La nostra offerta di etichette per clienti aziendali

Utilizzo di fascette fermacavo colorate

Oltre ai cavi completamente colorati, esiste anche la possibilità di colorare soltanto le etichette applicate ai cavi. Di norma questo viene fatto direttamente in prossimità del collegamento del dispositivo interessato, in modo da poter riconoscere la funzione del cavo inserito in una determinata porta.

I problemi si presentano soprattutto nel caso di collegamenti di cavi molto lunghi. Quando i cavi raggiungono lunghezze considerevoli, sarebbe necessario percorrere sempre il tratto da A a B per verificare la funzione del cavo osservando l’etichetta presente sul connettore. Per evitare questo inconveniente, i cavi vengono generalmente etichettati più volte. A seconda dell’azienda, l’etichettatura viene ripetuta semplicemente a intervalli di alcuni metri oppure in corrispondenza di punti importanti, come ad esempio le diramazioni.

Questo comporta certamente un impegno maggiore rispetto all’uso di cavi completamente colorati. In compenso, però, questi cavi, ad esempio in un colore standard come il grigio, possono essere utilizzati per scopi diversi e, se necessario, le etichette possono essere sostituite con facilità.

Quali norme sono importanti nella tecnologia di rete?

Diverse norme regolano le procedure relative al cablaggio della tecnologia di rete. Nel nostro paese è competente la EN 50174-1, tuttavia nel settore si è affermata la norma ANSI TIA 606-C. Questo non rappresenta un problema, poiché la TIA 606-C soddisfa tutti i requisiti previsti anche dalla EN 50174-1.

Per quanto riguarda l’etichettatura dei cavi, la ANSI TIA 606-C raccomanda, ad esempio, l’introduzione di abbreviazioni per i componenti più importanti, come armadi server, determinate varianti di cavo, prese di collegamento e altri elementi. A tale scopo, i pannelli di connessione nei rack dei server e le relative porte vengono numerati singolarmente.

I cavi corrispondenti ricevono quindi un’etichetta sulla quale sono riportati gli stessi dati. Un cavo contrassegnato, ad esempio, con la sigla FW012 sarebbe quindi associato a un collegamento e a un dispositivo che riportano la medesima denominazione FW012. Nella pratica, queste sigle possono essere molto più lunghe, in modo da includere tutte le informazioni davvero rilevanti.

Fonti di errore nell’applicazione delle norme

Le norme rigorose offrono certamente numerosi vantaggi, ma impongono anche elevate aspettative ai tecnici. È fondamentale, ad esempio, che l’etichettatura corrisponda sempre alla realtà. Quando vengono apportate modifiche, anche le etichette devono essere aggiornate di conseguenza. A seconda dell’entità della ristrutturazione, questo può richiedere un tempo considerevole e deve essere pianificato con attenzione in anticipo.

Requisiti per l’etichettatura

Una corretta etichettatura aiuta a riconoscere immediatamente la funzione di cavi, dispositivi, collegamenti e altri componenti. Per poter stampare etichette adeguate, è importante considerare, a seconda del luogo di utilizzo, che queste debbano resistere anche a condizioni ambientali particolarmente impegnative:

Nelle aree industriali, nelle officine o nei reparti produttivi può essere necessario che i cavi siano resistenti a grassi e oli, e lo stesso vale per le etichette. Se un’etichetta diventa illeggibile dopo poco tempo perché il semplice carta non resiste a queste sostanze, perde completamente la sua utilità.

Nelle aree esterne o ambienti con temperature estreme le etichette dei cavi posizionati all’aperto o in zone particolarmente calde o fredde devono resistere a caldo, freddo e, se necessario, alla luce. L’esposizione diretta e prolungata al sole può far sbiadire rapidamente le informazioni stampate. In questi casi, un rivestimento protettivo sulle etichette è fondamentale.

I cavi, se usati correttamente, hanno una lunga vita. Se tecnici li maneggiano frequentemente, la stampa sulle etichette può usurarsi nel tempo. Perciò le etichette devono essere anche resistenti all’abrasione: quanto più intenso è l’uso, tanto più importante è una protezione adeguata.

Per questo scopo, nelle confezioni stampate si sono affermate etichette laminate. Queste possono avere più strati protettivi che difendono simultaneamente da numerosi fattori ambientali; calore, luce solare e sostanze chimiche. Ciò garantisce che le etichette abbiano una durata pari a quella della tecnologia di rete.

Conclusione: nessuna rete sicura senza etichette!

Una corretta etichettatura garantisce la necessaria chiarezza nella “giungla della rete”. Senza contrassegni, non sarebbe possibile mantenere il controllo in ambienti di rete complessi. Etichette di alta qualità, in grado di resistere a qualsiasi condizione ambientale, sono i partner ideali in questi contesti. Grazie alle etichette, alla fine si risparmia molto tempo e denaro, anche se l’impegno iniziale per etichettare è elevato.

FAQ

Su molte etichette per cavi nel settore delle reti, alcune informazioni sono riportate più volte. Questo viene fatto intenzionalmente, in modo che la stampa sia facilmente leggibile da ogni lato. Altrimenti, con il tempo, la lettura potrebbe diventare più difficile, comportando lavoro extra per i tecnici su migliaia di cavi all’anno.

Perché una corretta etichettatura è importante nella tecnologia di rete?
Le reti sono sistemi altamente complessi, in cui cambiamenti e problemi sono all’ordine del giorno. Per questo motivo, le grandi aziende impiegano numerosi tecnici, pronti a intervenire nel minor tempo possibile in caso di difficoltà. Un’etichettatura conforme alle norme garantisce che i tecnici possano operare il più rapidamente possibile. Ciò permette di risparmiare tempo e denaro e di evitare interruzioni di rete che, in certi casi, potrebbero avere costi elevati.

Come vengono stampate le etichette nella tecnologia di rete?
Quando la configurazione cambia, si utilizzano spesso piccoli stampanti portatili, facili da maneggiare. Queste producono piccole etichette che i tecnici applicano direttamente ai cavi interessati. Questo metodo è pratico, perché consente di risparmiare tempo e denaro: applicare una nuova etichetta è molto più economico che sostituire un intero cablaggio.

Perché le etichette sono spesso stampate più volte?
Su molte etichette per cavi nel settore delle reti, alcune informazioni sono riportate più volte. Questo viene fatto apposta, affinché la stampa sia visibile da ogni lato. In caso contrario, con il tempo, la lettura potrebbe diventare difficile, generando lavoro aggiuntivo per i tecnici su migliaia di cavi ogni anno.
